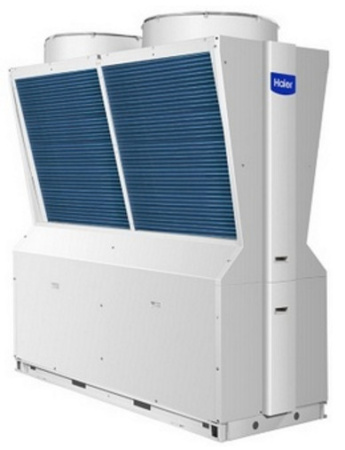

Модульный чиллер со спиральными компрессорами и воздушным охлаждением (R-410A) серии CA-EAND
Чиллеры серии CA-EAND - энергоэффективные холодильные машины, в которых используются спиральные компрессоры.
Модульный чиллер представляет собой высокоэффективную энергосберегающую компактную систему. Благодаря возможности свободного комбинирования ее функциональных элементов в соответствии с требующейся тепловой нагрузкой обеспечивается высокая суммарная холодопроизводительность оборудования, что расширяет его применение. Любой из модулей данной системы может выступать в качестве главного, чем объясняется гибкость их подбора и монтажа. Одним из основных преимуществ чиллеров данного типа является простота технического обслуживания. Систему не требуется останавливать на время ремонта, как в случае с оборудованием в моноблочном исполнении. При выходе из строя одного из чиллеров он изымается для замены или проведения технических работ, при этом остальная система холодоснабжения продолжает функционировать.
Принцип работы холодильной машины. Двухступенчатое сжатие.
Газ высокой температуры и высокого давления подается из компрессора (точка 4) в конденсатор, в котором происходит сначала снятие перегрева газообразного холодильного агента, а затем его переход в жидкое состояние. отвод теплоты конденсации производится водой или воздухом, проходящим через теплообменник (точка 5). Далее жидкий хладагент высокого давления поступает в электронный РВ, в процессе дросселирования давление жидкости снижается. Хладагент в состоянии кипящей парожидкостной смеси поступает в испаритель (точка 1), в котором хладагент кипит при низком давлении, поглощая теплоту от охлаждаемой воды (температура воды на входе/ выходе 12/7°C), изменяя состояние с жидкого на газообразное. Газообразный хладагент низкой температуры и низкого давления всасывается в компрессор, где сжимается и превращается в газ высокой температуры и высокого давления, а затем снова подается в конденсатор для повторного цикла.
Преимущества чиллеров CA-EAND:
Конструктивное исполнение. Современная Y-образная форма. Модульная конструкция. Модульная конструкция позволяет легко соединять несколько чиллеров в один гидравлический контур, увеличивая холодопроизводительность системы, при этом значительно упрощается транспортировка системы по сравнению с большими чиллерами. 3 базовых модуля производительностью 30, 65 и 130 кВт. Возможность гибкого комбинирования модулей - до 16 объединяемых модулей с максимальной производительностью 2080 кВт. Высокоэффективные компоненты
Использование высокоэффективных комплектующих и продуманное конструктивное исполнение позволяют добиться высокого коэффициента EER - на уровне 3,39.

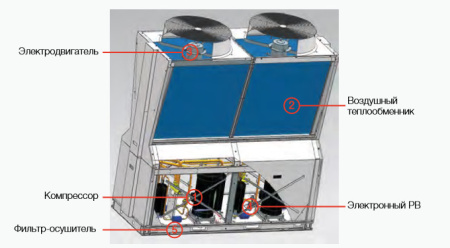

Высокоэффективный компрессор
Спиральный компрессор с высокой эффективностью и низким уровнем шума.
Электродвигатель вентилятора
Осевой вентилятор имеет высокоэффективный двигатель с низким уровнем шума.
Воздушный теплообменник
Площадь теплообмена модульных чиллеров Haier на 5% превосходит аналогичный показатель для обычных модульных чиллеров, что позволяет увеличить коэффициент энергоэффективности EER.
Электронный регулирующий вентиль
Каждый холодильный контур чиллера включает электронный регулирующий вентиль, обеспечивающий заполнение испарителя жидким хладагентом в соответствии с величиной перегрева.
Простота монтажа. Компактная конструкция.
Благодаря Y-образной конструкции площадь основания уменьшена на 28% и составляет всего 1,56 м2.
Реле протока
Реле протока входит в стандартный комплект поставки . Его не нужно приобретать отдельно.
Широкий рабочий температурный диапазон
Температура окружающего воздуха: верхний температурный предел +50°C в режиме охлаждения, нижний температурный предел -15°C в режиме нагрева.
Высокая надежность. Резервирование системы.
Благодаря модульной конструкции повышается надежность работы, так как в случае выхода из строя любого из модулей система продолжает работать исходя из температуры воды, а неисправный модуль можно будет легко заменить или отремонтировать.
Фильтр-осушитель
Фильтр-осушитель поглощает влагу, присутствующую в контуре хладагента, и предотвращает, таким образом, льдообразование и закупорку контура.
Кожухотрубный теплообменник
Новые модульные чиллеры оснащены кожухотрубными теплообменниками, отличающимися высокой энергоэффективностью, надежностью и минимальной вероятностью засорения.
Датчик давления системы управления
Датчик давления предназначен для мониторинга давления хладагента. По сигналу, поступающему от датчика, система управления выполняет оперативное и точное управление работой агрегата, обеспечивая его эффективное и стабильное функционирование.
Точное регулирование температуры воды
Электронный регулирующий вентиль с ПИД-управлением позволяет точно регулировать расход хладагента, поддерживая температуру воды на выходе из испарителя в пределах ±5% от заданной.
3-фазный электродвигатель вентилятора
3-фазный электродвигатель вентилятора, по сравнению с 1-фазными электродвигателями, имеет низкий пусковой ток, высокую скорость вращения и характеризуется более стабильной работой.
Устройства защиты
Чиллер оснащен всеми необходимыми устройствами автоматической защиты: устройство защиты от неправильного чередования фаз и потери фазы, реле высокого и изкого давления, устройство защиты от замерзания, устройство защиты от перегрева, устройство защиты от перегрузки.
Количество компрессоров: 1.
|
Производитель
|
Китай |
|
Площадь, м2
|
300 |
|
Режим работы
|
Холод/тепло |
|
Мощность охлаждения (кВт)
|
30 |
|
Мощность обогрева (кВт)
|
33 |
|
Потребляемая мощность, охл. (кВт)
|
9,8 |
|
Потребляемая мощность, обогр. (кВт)
|
9,6 |
|
Потребляемая мощность, кВт
|
16 |
|
Серия
|
CA-EAND |
|
Хладагент
|
R-410A |
|
Габариты (ШхВхГ, мм)
|
1038x1710x918 |
|
Вес, кг
|
270 |
|
Напряжение питания, В
|
380-3-50 |
|
Гарантия
|
3 года |
